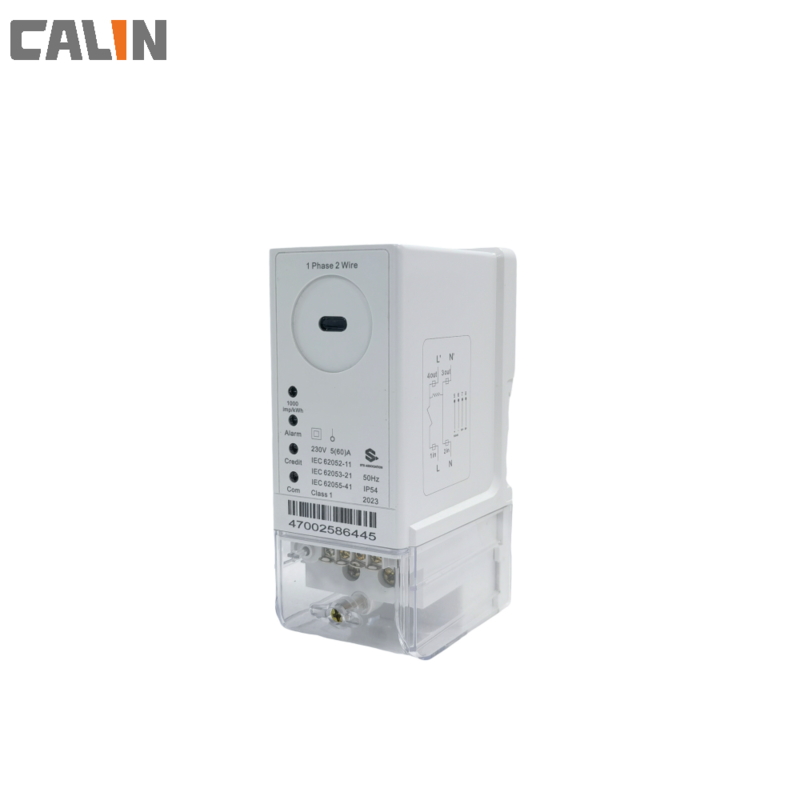

STS éénfase Din Rail-gemonteerde kWh-meter CIU Voorafbetaalde elektriciteitsmeter
De CA168-S-meter is een split-type compacte, op DIN-rails gemonteerde Klasse 1-nauwkeurigheid, eenfasige elektriciteitsmeter, gebouwd in 35 mm internationale standaardbehuizing gemaakt van polycarbonaat vlamvertragende materialen. Galvanische isolatiedraad is een basisverbinding tussen de meter en het toetsenbord. Dubbele circuitmeting en relais zijn ook op aanvraag beschikbaar voor versterkte sabotagepreventie.
Met een verbeterd dynamisch bereik dat een basisstroom van 5 Amp mogelijk maakt met behoud van een maximale stroomsterkte van 80 Amp en uitgebreide functionele functies, werkt de DDSY168-S met een gebruikersinterface-eenheid als UIU, UIU U is een op een bedieningspaneel gebaseerd display dat moet worden geïnstalleerd in huizen van consumenten wanneer de hoofdmeter, MCU, meet- en regeleenheid niet bij de klant is geïnstalleerd. Deze gesplitste configuratie biedt nutsbedrijven en serviceproviders veel gemak en verbeterde inkomstenbescherming voor het inspecteren en onderhouden van meters zonder de huizen van consumenten te betreden.
Als meterfabrikant is Calin niet alleen een 35 mm DIN RAIL, KW-meter voor montage op gasvoet, maar ook een van onze meest populaire producten. Beide typen worden aangesloten op een CIU met een galvanisch geïsoleerde communicatiekabel, terwijl een niet-bekabelde oplossing voor PLC, RF, MBUS ook op aanvraag beschikbaar is. Deze draadloze installatie zal de installatie- en bedrijfskosten aanzienlijk verminderen, de terugverdientijd verkorten en vooral de potentiële sabotage beperken.
Belangrijkste functies
- 20-cijferige (Standard Transfer Specification) STS-codering
- Tot 80A stroom met Class 1 nauwkeurigheid
- Ontkoppelt bij overbelasting en zonder tegoed
- Programmeerbare vermogenslimiet en lage kredietwaarschuwing
- Instelbare vermogenslimiet trip
- Verbeterde sabotagedetectie voor magnetisch veld, omgekeerde verbinding, afdekking open, etc.
- Omgekeerde energiemeting SRE
- Informatie geschakeld door codes
- Sabotage-uitschakeling: neutraal ontbreekt
Andere voordelen
a) Compact en slank ontwerp
b) PLC / RF-communicatie voor MCU & UIU en hetzelfde met back-end AMI-server (op aanvraag)
c) Gebruikstijd (TOU), multi-rate, tariefcontrole, vakantie-instelling
d) 15 jaar ontworpen leven
e) Verbeterde opbrengstbescherming door flexibele betalingscontrole
specificaties:
Nominale spanning Un | 220/230/240 V |
Beperkte spanning | 70% -120% Un |
Nominale frequentie fn | 50-60Hz + 5% |
Basisstroom (Ib) | 5-10A |
Maximale stroom (Imax) | 60-100A |
Startstroom (Ist) | 20mA |
Actieve energieconstante | 1000imp / kWh |
Nauwkeurigheid als actieve energie volgens IEC62053-21 | Class1.0 |
Stroomverbruik in spanningscircuit | <2W <8VA |
Stroomverbruik in stroomkring | <1VA |
Bedrijfstemperatuur | 25 ℃ tot + 70 ℃ |
Bewaar temperatuur | 40 ℃ tot + 85 ℃ |
Isolatie niveau | 4 kV rms gedurende 1 minuut |
Impulsspanning weerstaan | 8 kV, 1,2 / 50 μs |
Luchtafvoer | 16kV |
Immuniteit voor HF-velden | |
80 MHz tot 2 GHz met belasting | 10V / m |
100 kHz tot 1 GHz zonder belasting | 30V / m |
Snelle tijdelijke barsttest | 4 kV |
Meterschaalbeschermingssnelheid | IP54 (IEC60529) |
Isolatiesysteem classificatie | Beschermende klasse II |
